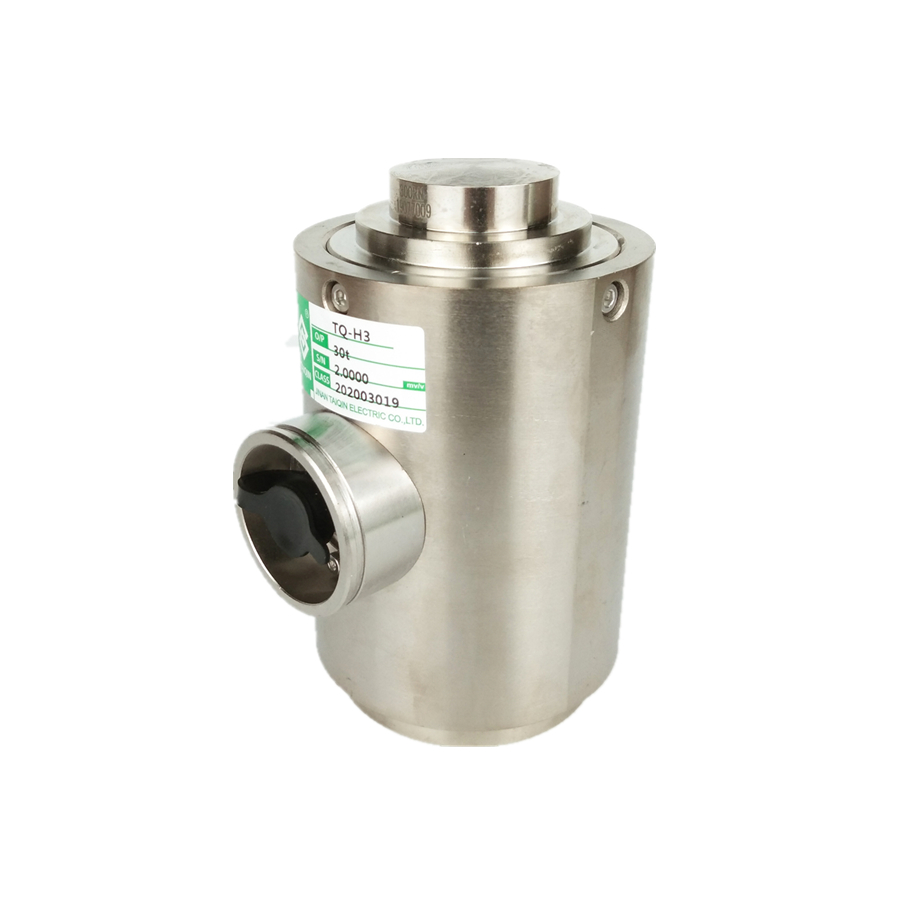

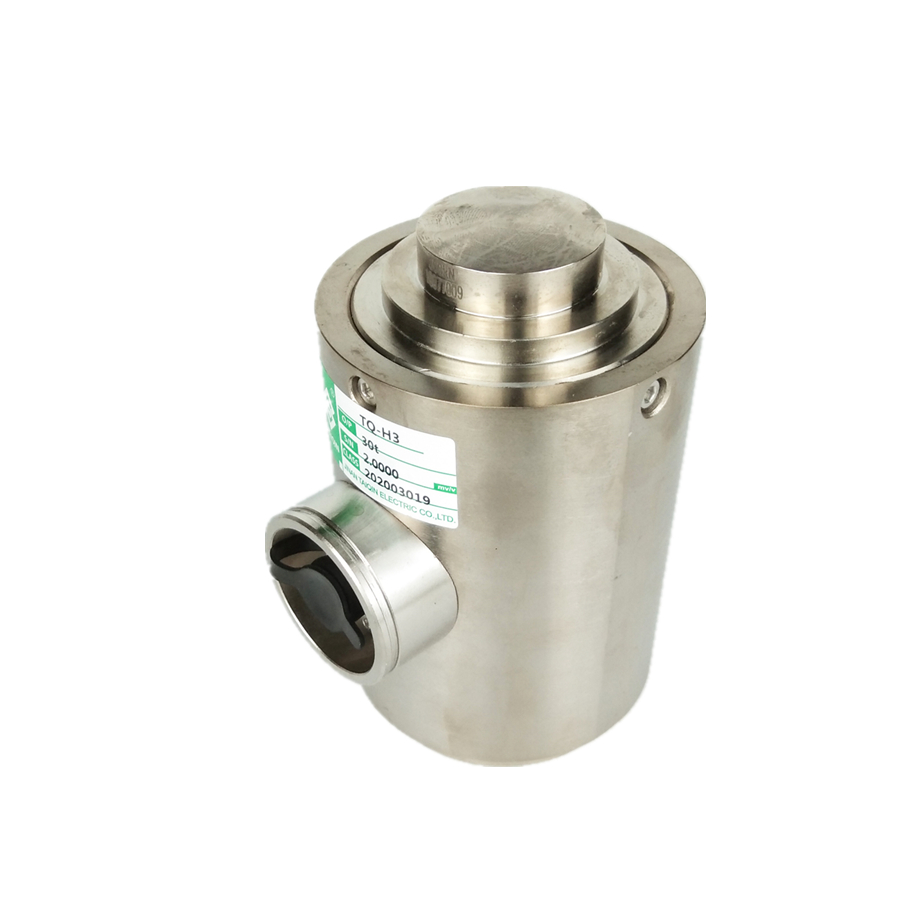

TQ-H3柱式称重传感器
编号：10129
查看：
发布：2020-07-30
TQ-H3柱式称重传感器量程范围广，抗过载能力强。 TQ-H3柱式称重传感器广泛应用于医药化工、煤炭冶金、电子汽车衡、轨道衡、仓储秤、料罐等大吨位的测量。
编号：10129
查看：
发布：2020-07-30
TQ-H3柱式称重传感器量程范围广，抗过载能力强。 TQ-H3柱式称重传感器广泛应用于医药化工、煤炭冶金、电子汽车衡、轨道衡、仓储秤、料罐等大吨位的测量。
产品特点：TQ-H3柱式称重传感器量程范围广，抗过载能力强。
产品用途：TQ-H3柱式称重传感器广泛应用于医药化工、煤炭冶金、电子汽车衡、轨道衡、仓储秤、料罐等大吨位的测量。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、1000kN(100t)、2000kN(200t)

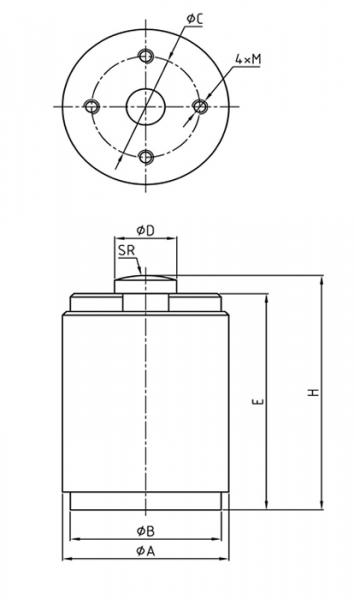

技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 10-200t |
2 | 综合精度 | 0.05%F.S |
3 | 灵敏度 | 2.0mV/V |
4 | 零点输出 | ≤0.1%F.S |
5 | 输入阻抗 | 380±10Ω |
6 | 输出阻抗 | 351±3Ω |
7 | 绝缘阻抗 | ≥5000MΩ |
8 | 补偿温度范围 | -10~40℃ |
9 | 适用温度范围 | -30~70℃ |
10 | 安全过载 | 150％F.S |
11 | 极限过载 | 300%F.S |
12 | 材质 | 合金钢 |
13 | 激励电压 | 10V(DC) |
14 | 密封等级 | IP67/IP68 |
15 | 电缆 | 5m |
16 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
型号 | 量程（kN） | 量程(t) | A | B | C | H | E | M | SR | D |
TQ-H3 | 100 | 10 | 86 | 78 | 56 | 130 | 120 | M8 | 85 | 32 |
200-300 | 20-30 | 86 | 78 | 56 | 140 | 129 | M10 | 200 | 40 | |
500 | 50 | 100 | 92 | 68 | 150 | 133 | M12 | 350 | 80 | |
1000 | 100 | 107 | 98 | 68 | 170 | 156 | M16 | 500 | 80 | |
2000 | 200 | 158 | 148 | 100 | 220 | 201 | M16 | 1000 | 120 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
