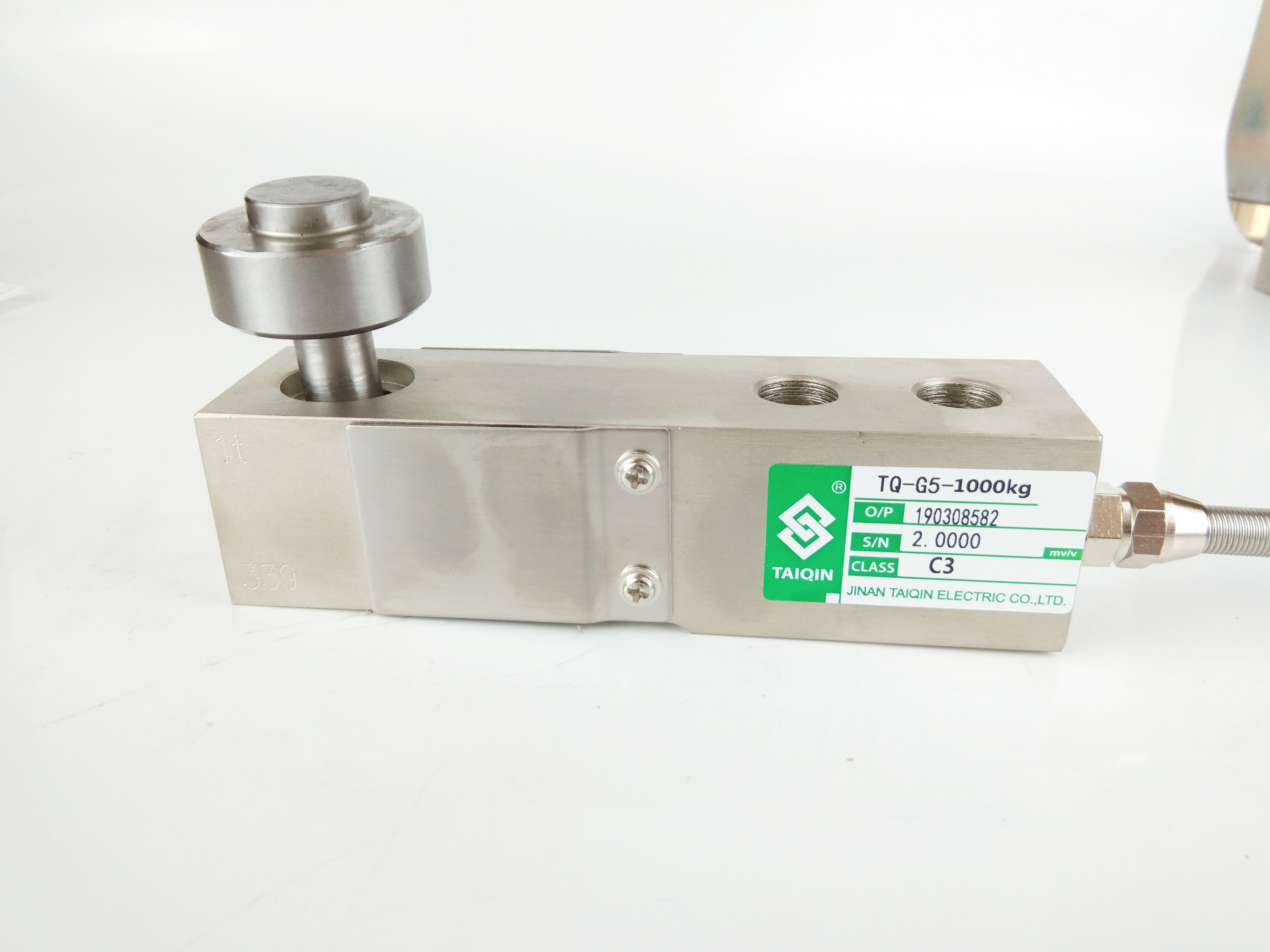

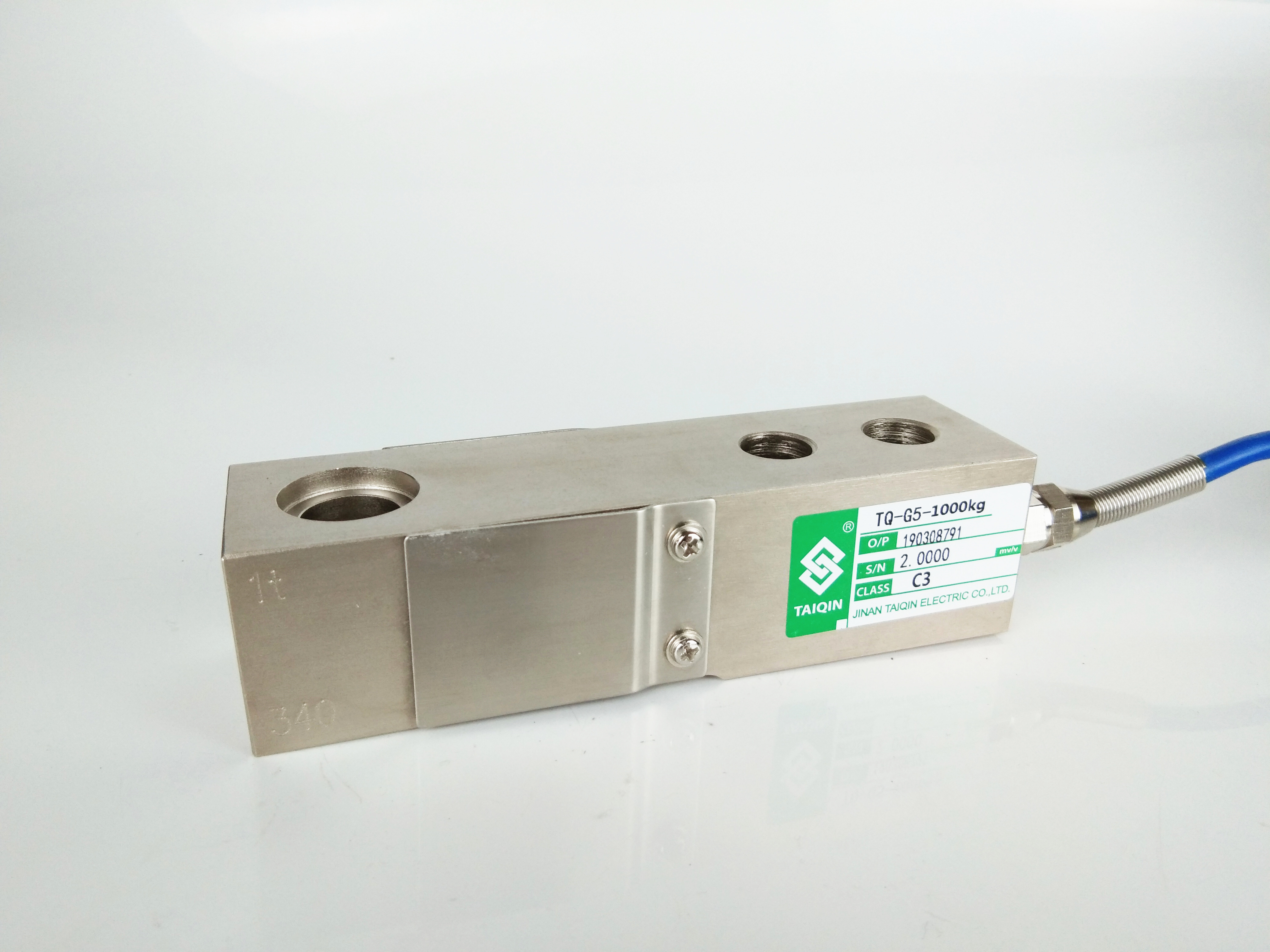

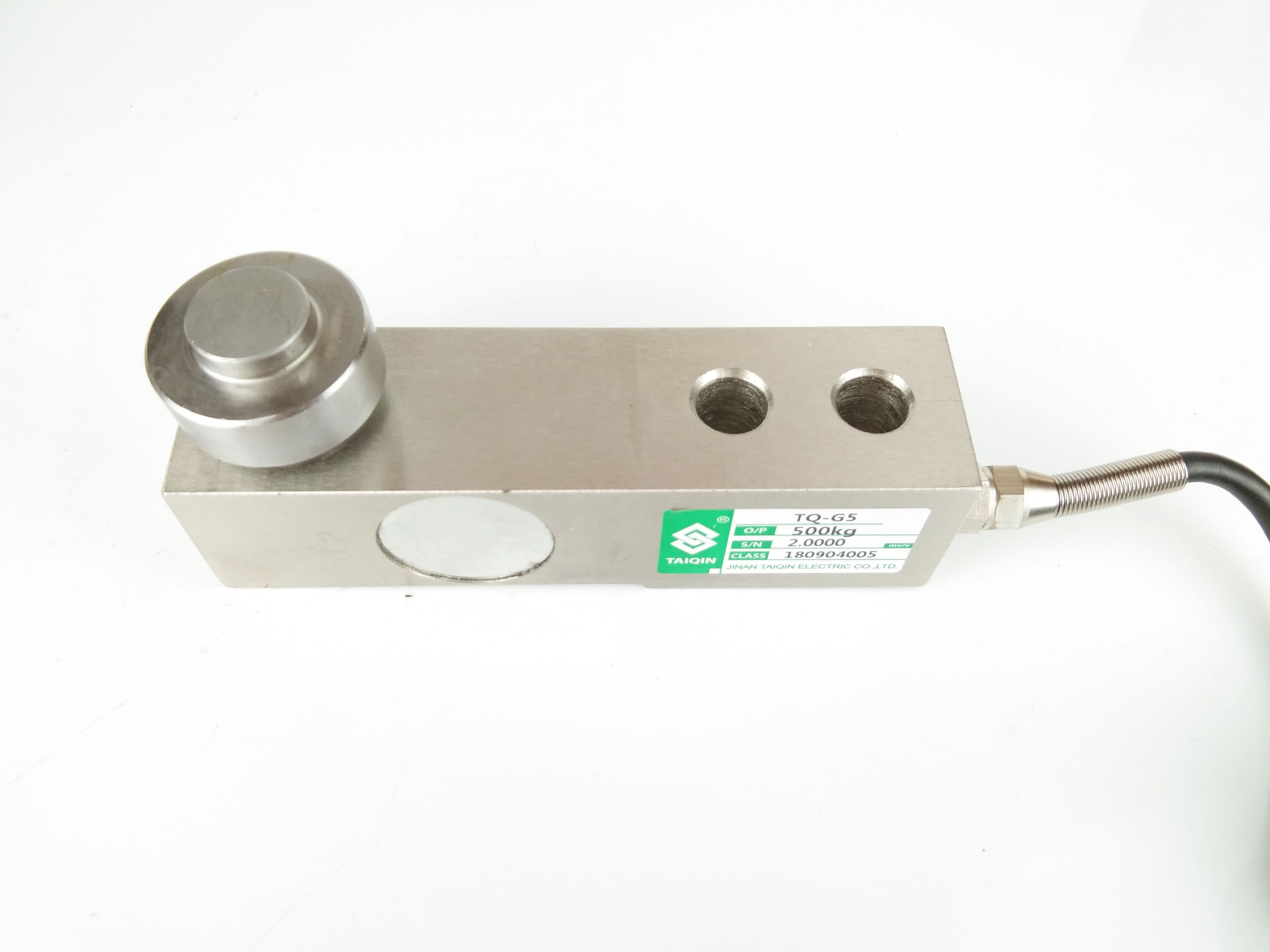

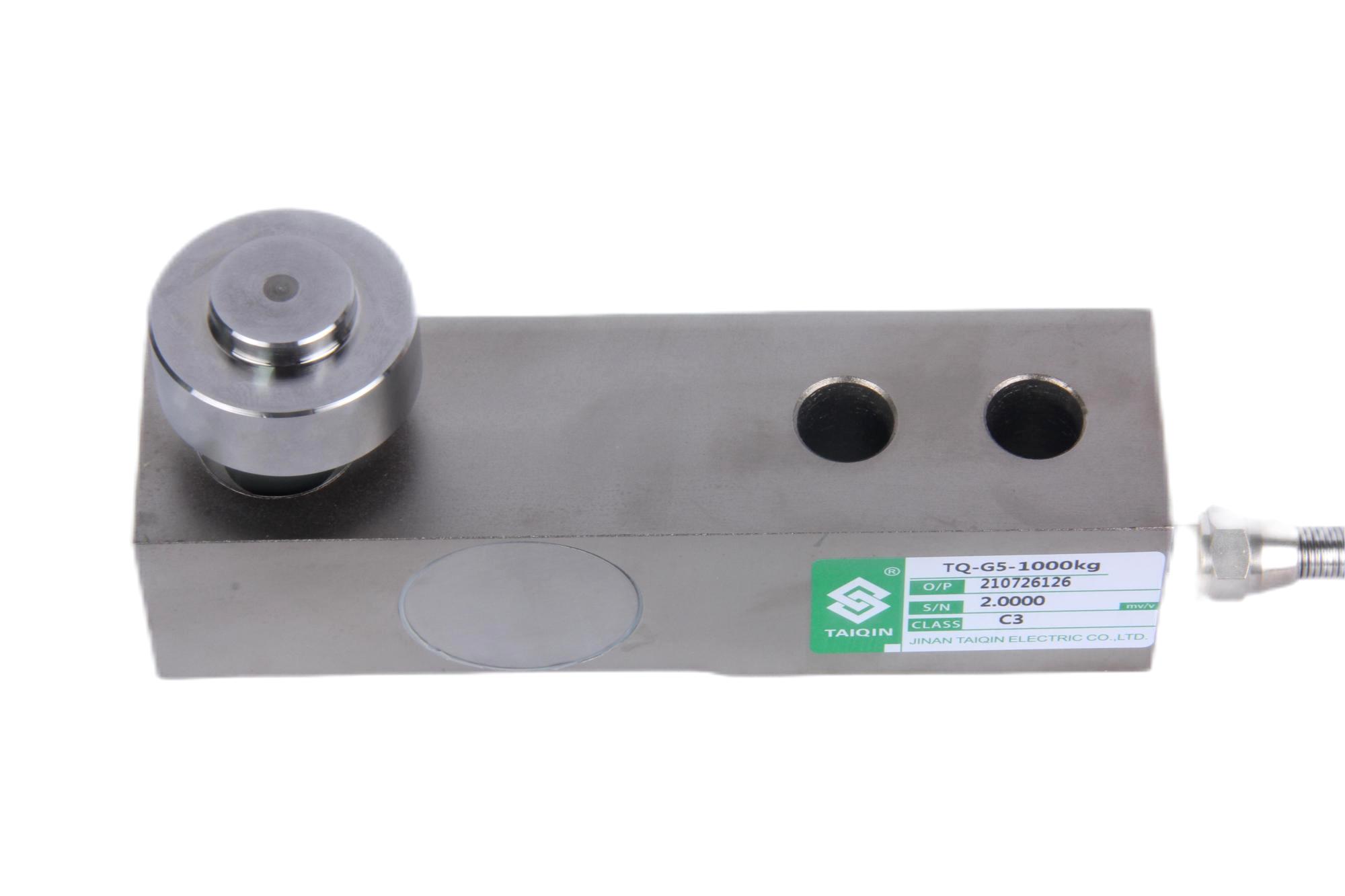

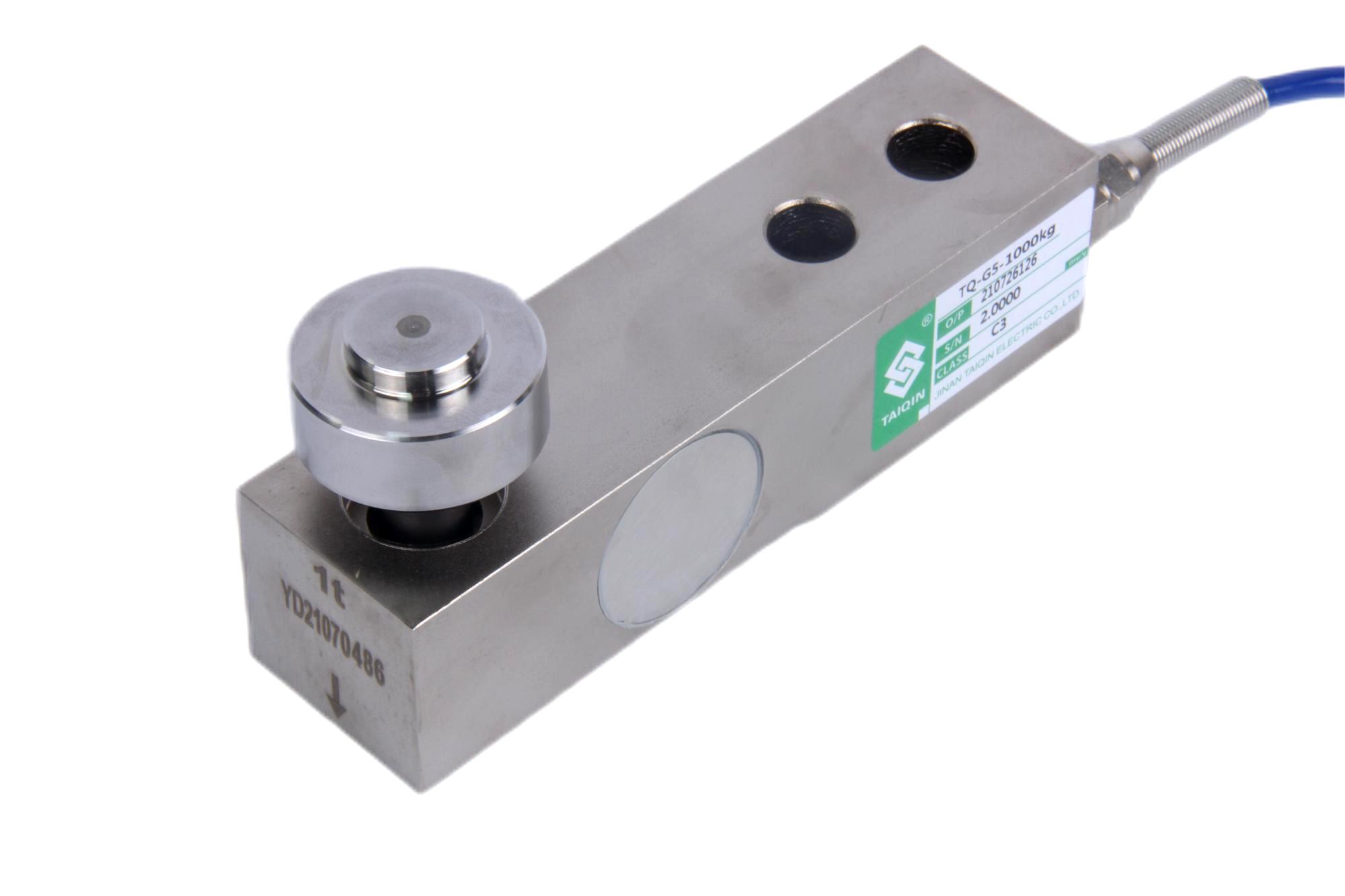

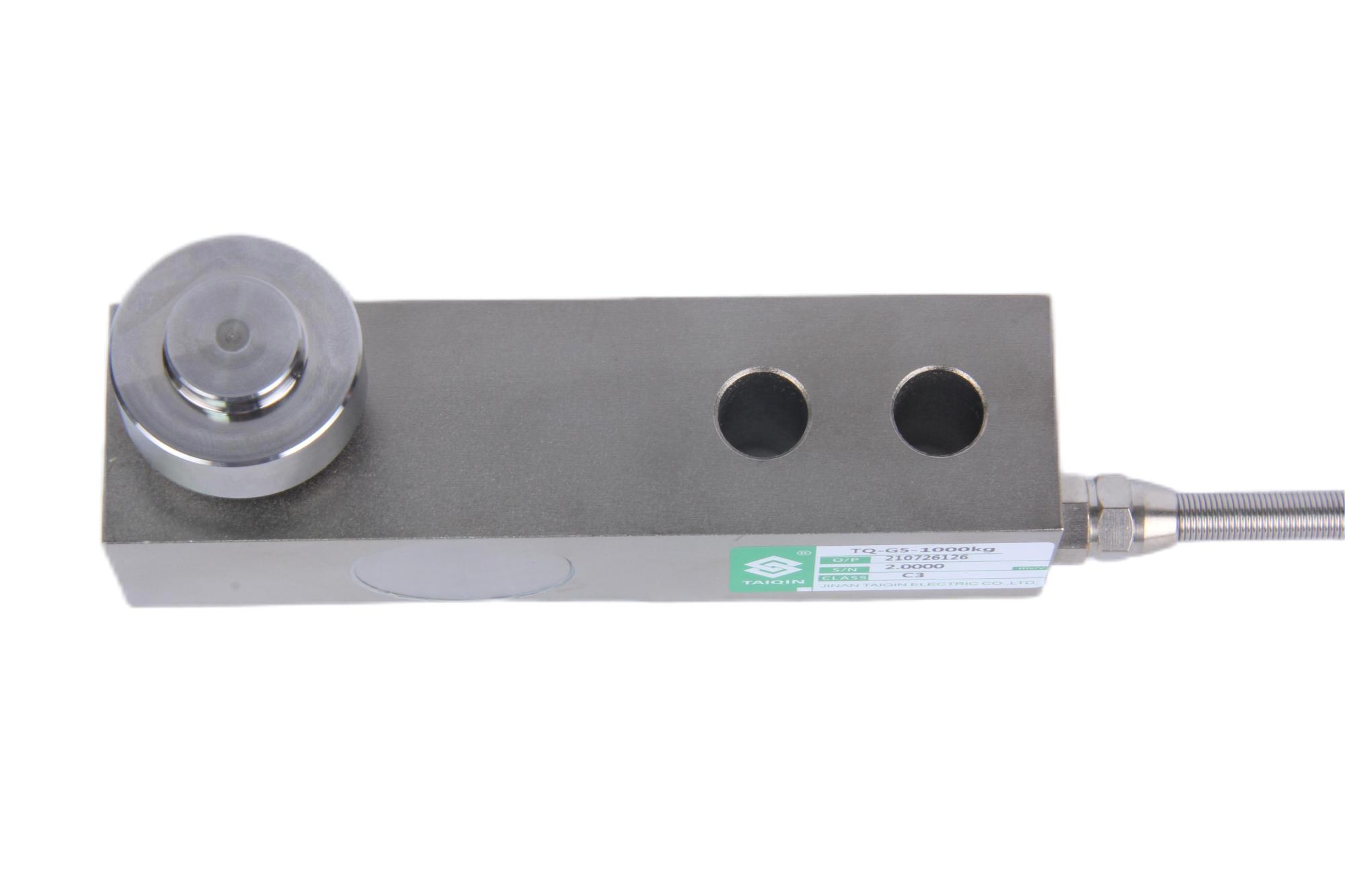

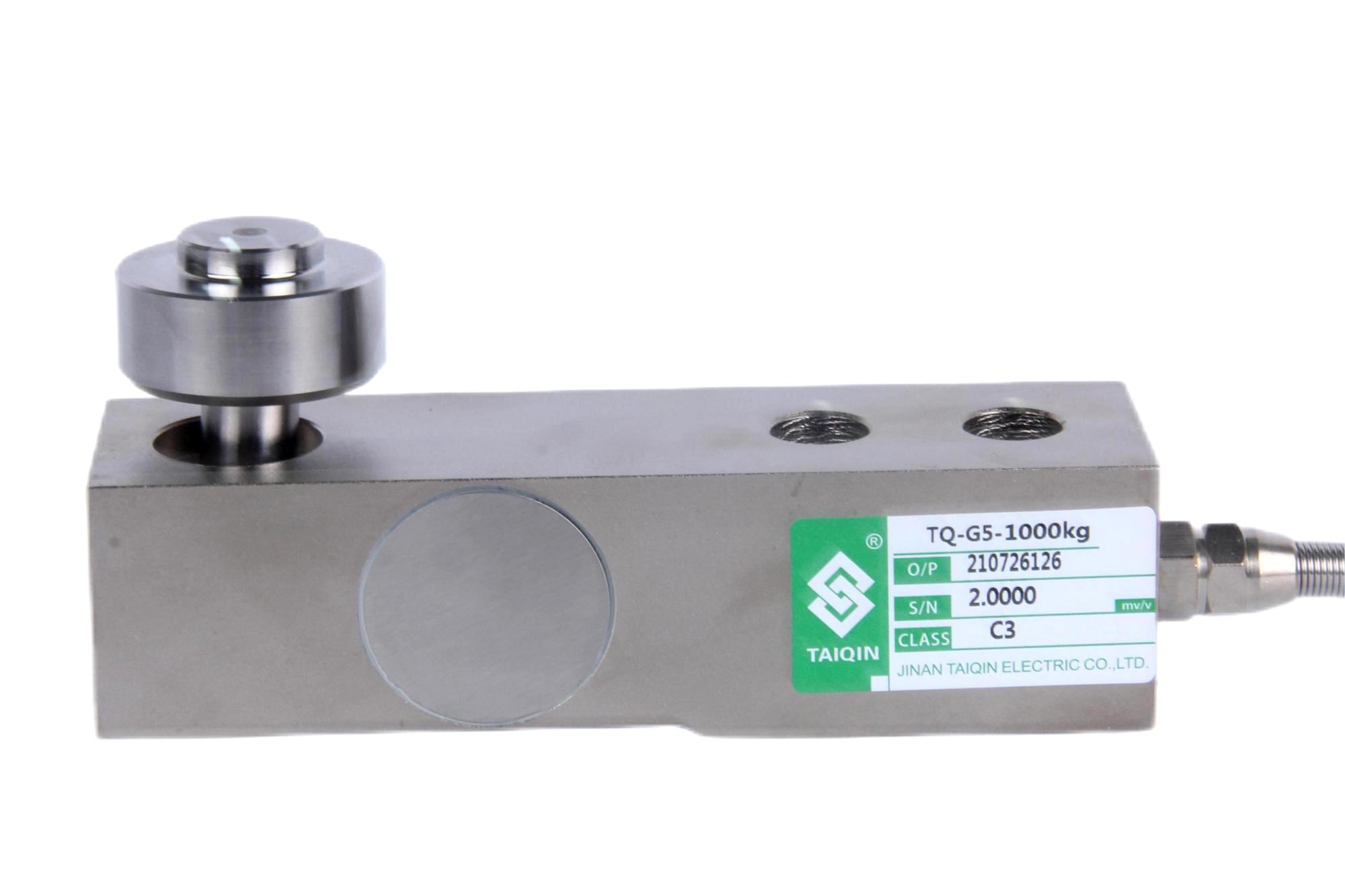

TQ-G5悬臂梁式称重传感器
编号：10230
查看：
发布：2020-07-30
TQ-G5悬臂梁式称重传感器采用优质合金钢，表面镀镍，安装高度低，长期稳定性好，结构紧凑，防爆性能高。 TQ-G5悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。
编号：10230
查看：
发布：2020-07-30
TQ-G5悬臂梁式称重传感器采用优质合金钢，表面镀镍，安装高度低，长期稳定性好，结构紧凑，防爆性能高。 TQ-G5悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。
产品特点：TQ-G5悬臂梁式称重传感器采用优质合金钢，表面镀镍，安装高度低，长期稳定性好，结构紧凑，防爆性能高。
产品用途：TQ-G5悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。
量程：5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)

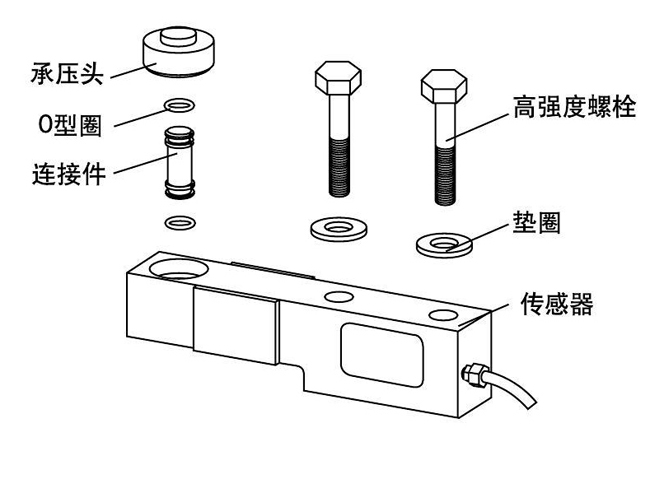

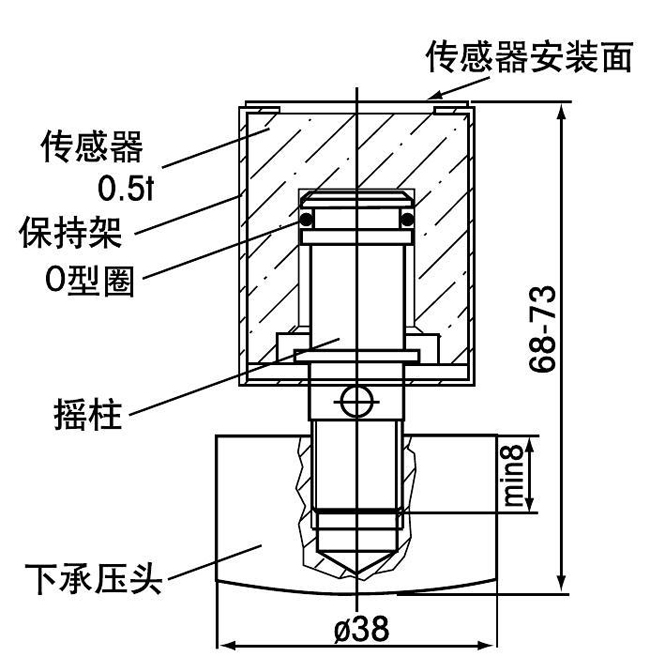

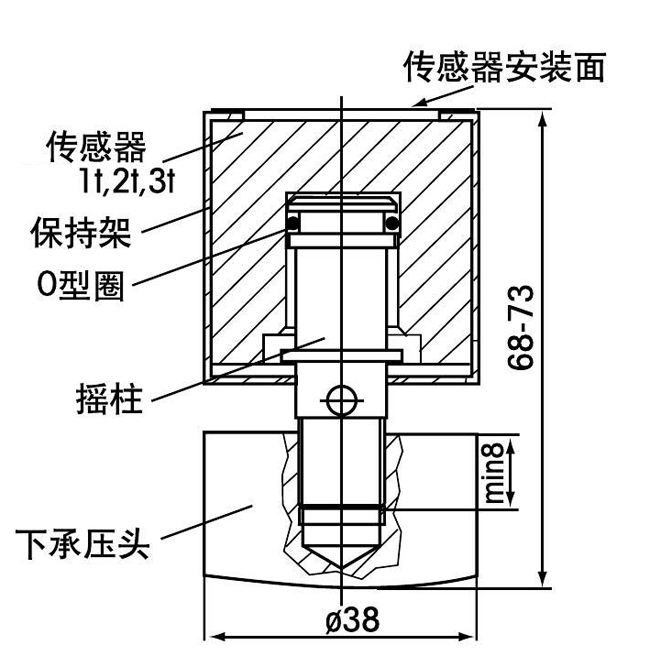

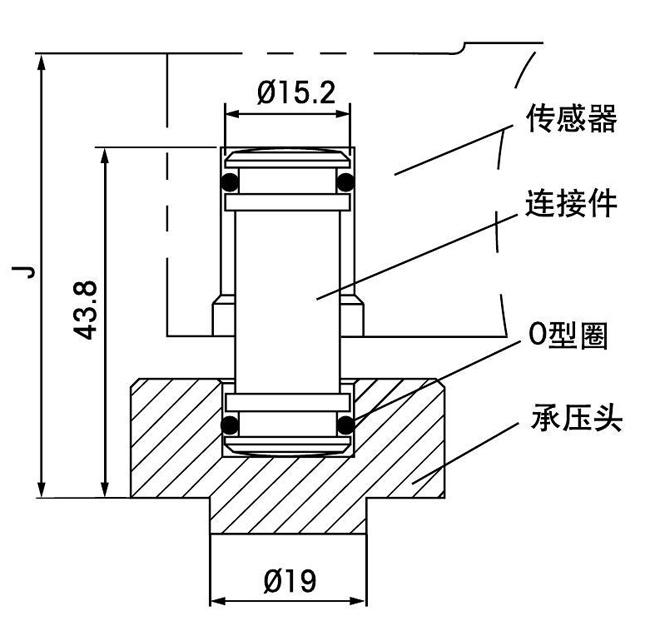

技术参数及外形尺寸：
序号 产品技术参数 1 额定载荷 0.5-3t 2 综合精度 0.02%F.S 3 灵敏度 2.0mV/V 4 零点输出 ±1%F.S 5 输入阻抗 381±4Ω 6 输出阻抗 350±1Ω 7 绝缘阻抗 ≥5000MΩ 8 补偿温度范围 -10~40℃ 9 适用温度范围 -20~65℃ 10 安全过载 150％F.S 11 极限载荷 300%F.S 12 材质 合金钢 13 激励电压 10V(DC) 14 密封等级 IP67 15 电缆 3m 16 接线方式 见产品合格证
型号 | 量程（kN） | 量程(t） | ΦA1 | ΦA2 | ΦA3 | B | C | D | E | F1 | F2 | G | H | I | J |
TQ-G5 | 5 | 0.5t | 16 | 22 | 12.5 | 57.8 | 30.2 | 35 | 133.4 | 25.4 | 76.2 | 15.4 | 22 | 17 | 55.3 |
10 | 1t | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23.7 | 17 | 54.6 | |
20 | 2t | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23 | 17 | 55.3 | |
30 | 3t | 16 | 22 | 14.7 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23 | 17 | 55.3 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
