产品用途：TQ-R3吊钩秤传感器用于轴座力的计量与测试。
量程：15kN(1.5t)、25kN(2.5t)、30kN(3t)、40kN(4t)、50kN(5t)、60kN(6t)、80kN(8t)、100kN(10t)
序号 | 产品技术参数 | |
1 | 额定载荷 | 15-100kN |
2 | 综合精度 | 0.05%F.S |
3 | 灵敏度 | 2.0mV/V |
4 | 蠕变 | ±0.05%F.S/30min |
5 | 零点输出 | ±1%F.S |
6 | 零点温度影响 | ±0.05%F.S/10℃ |
7 | 输出温度影响 | ±0.05%F.S/10℃ |
8 | 输入阻抗 | 750±15Ω |
9 | 输出阻抗 | 700±5Ω |
10 | 绝缘阻抗 | ≧5000MΩ |
11 | 工作温度范围 | -10~65℃ |
12 | 激励电压 | 10VDC |
13 | 安全过载 | 150％F.S |
14 | 材质 | 合金钢 |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |

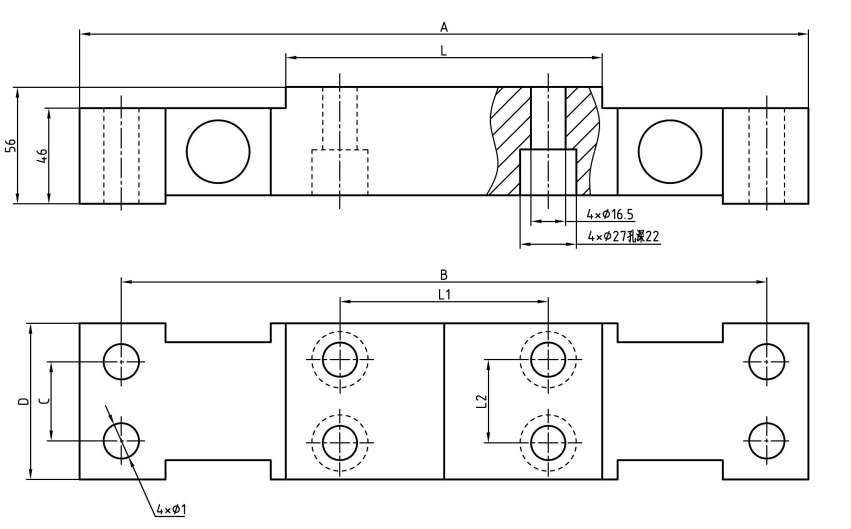

型号 | 量程(kN) | 量程(t) | A | B | C | D | L | L1 | L2 | Φ1 |
TQ-R3 | 15 | 1.5 | 350 | 310 | 38 | 75 | 152 | 100 | 40 | 17 |
25 | 2.5 | 410 | 355 | 50 | 100 | 182 | 130 | 60 | 21 | |
40-100 | 4-10 | 410 | 355 | 50 | 100 | 212 | 160 | 60 | 21 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
