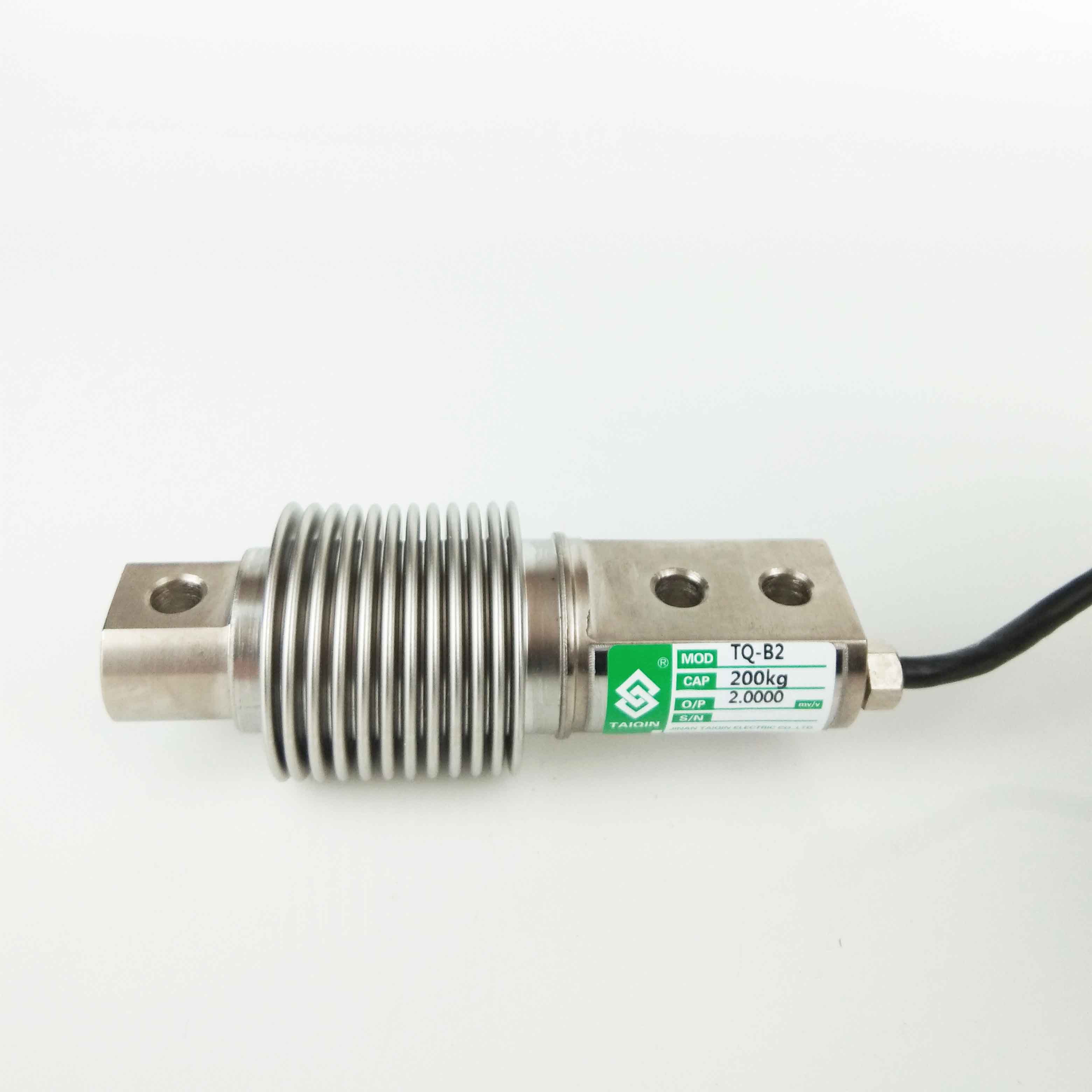

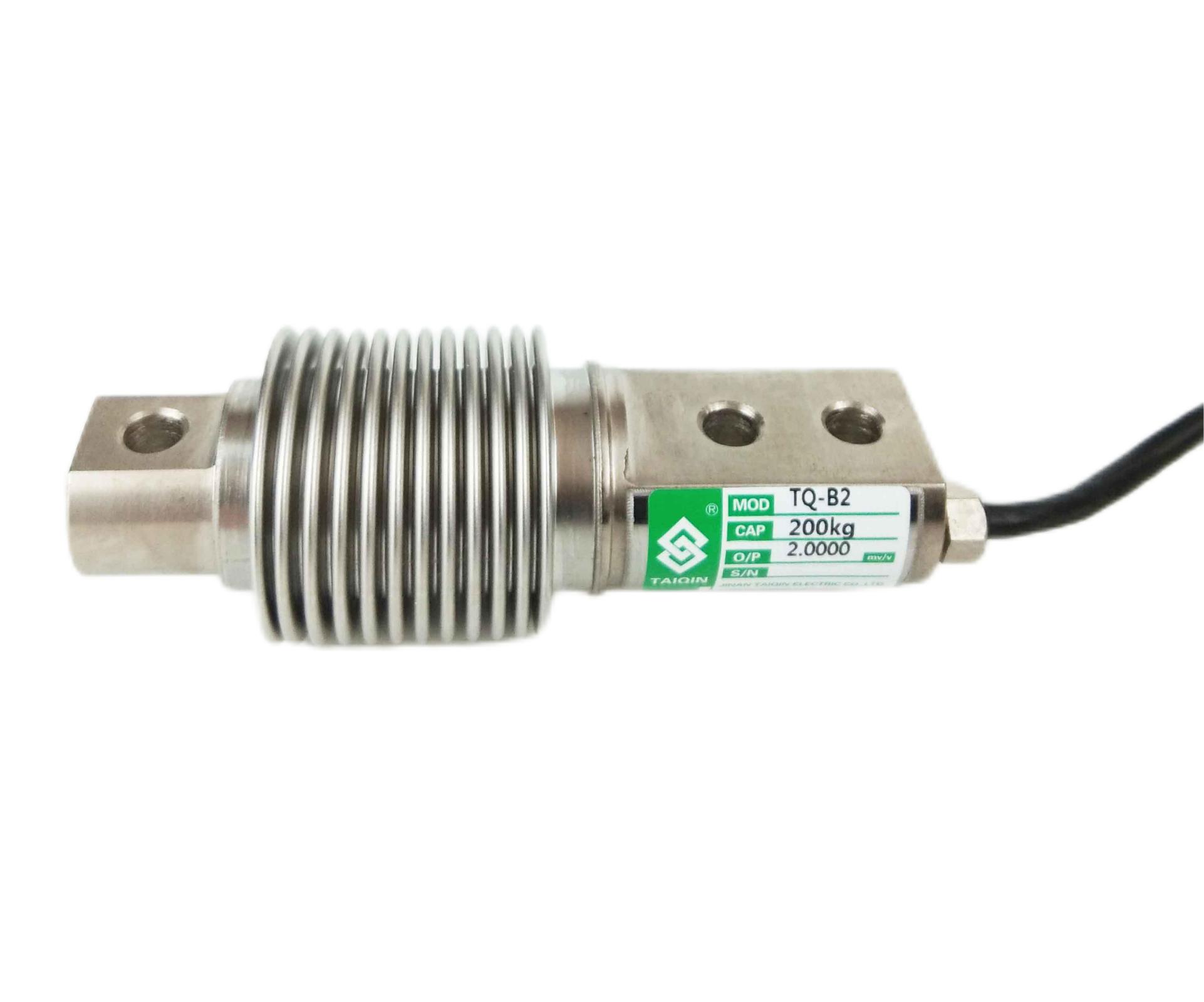

TQ-B2波纹管式称重传感器
编号：10121
查看：
发布：2020-08-14
TQ-B?2波纹管式称重传感器采用不锈钢波纹管焊接密封型式，可承受拉、压两种受力型式，抗过载、抗疲劳、抗偏载能力强。 TQ-B2波纹管式称重传感器适用于平台秤、包装秤、皮带秤及罐装秤等。
编号：10121
查看：
发布：2020-08-14
TQ-B?2波纹管式称重传感器采用不锈钢波纹管焊接密封型式，可承受拉、压两种受力型式，抗过载、抗疲劳、抗偏载能力强。 TQ-B2波纹管式称重传感器适用于平台秤、包装秤、皮带秤及罐装秤等。
产品特点：TQ-B2波纹管式称重传感器采用不锈钢波纹管焊接密封型式，可承受拉、压两种受力型式，抗过载、抗疲劳、抗偏载能力强。
产品用途：TQ-B2波纹管式称重传感器适用于平台秤、包装秤、皮带秤及罐装秤等。
量程：100 N(10kg)、200 N(20kg)、500 N(50kg)、1 kN(100kg)、2 kN(200kg)、5 kN(500kg)、10kN（1t）

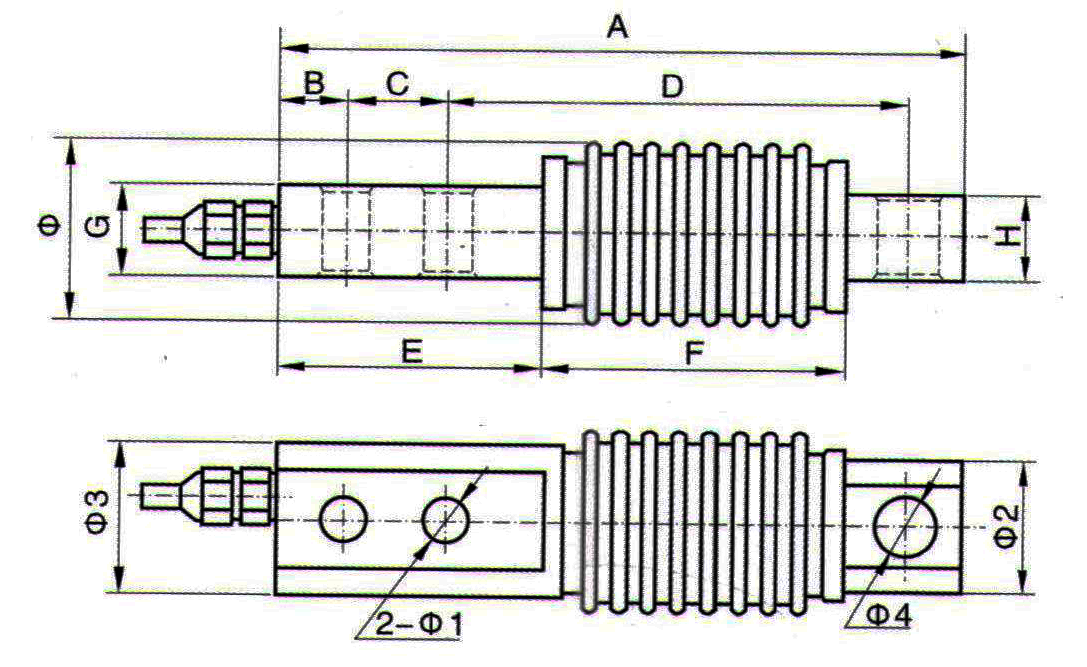

技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 10kg-1t |
2 | 综合精度 | D1;C3 |
3 | 灵敏度 | 2.0mV/V |
4 | 零点输出 | ≤0.1%F.S |
5 | 输入阻抗 | 400±50Ω |
6 | 输出阻抗 | 356±1Ω |
7 | 绝缘阻抗 | ≥5000MΩ |
8 | 补偿温度范围 | -10~40℃ |
9 | 适用温度范围 | -30~70℃ |
10 | 安全过载 | 150％F.S |
11 | 极限载荷 | 300%F.S |
12 | 材质 | 不锈钢 |
13 | 激励电压 | 10V(DC) |
14 | 密封等级 | IP68 |
15 | 电缆 | 3m |
16 | 接线方式 | 红……Exc+（输入正） 黑……Exc-（输入负） 绿……Sig+（输出正） 白……Sig-（输出负） |
型号 | 量程（kN） | 量程（kg） | A | B | C | D | E | F | G | H | ? | ?1 | ?2 | ?3 | ?4 |
TQ-B2 | 0.1-5 | 10-500 | 123 | 13 | 18 | 82 | 45 | 59 | 22 | 20 | 45 | 8.5 | 27 | 32 | 11 |
7-10 | 700-1000 | 210 | 15 | 40 | 133 | 93 | 64 | 34 | 25 | 60 | 12 | 35 | 50 | 14 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
