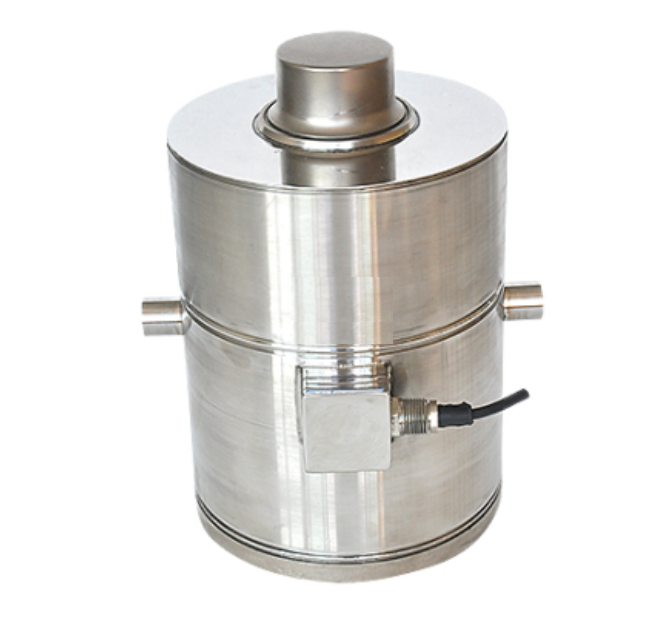

TQ-H5柱式称重传感器
编号：10282
查看：
发布：2020-07-30
TQ-H5柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。 TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
编号：10282
查看：
发布：2020-07-30
TQ-H5柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。 TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
产品特点：TQ-H5柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。
产品用途：TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
量程：10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、300kN(30t)、600kN(60t)、1000kN(100t)、2000kN(200t)、3000kN(300t)

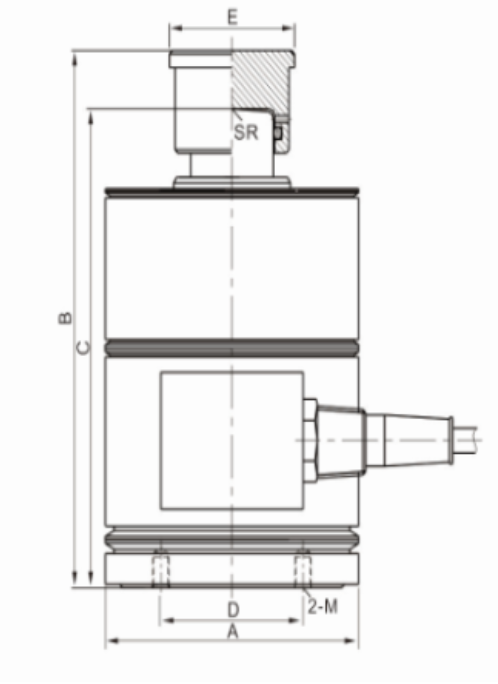

技术参数及外形尺寸：
序号 产品技术参数 1 额定载荷 1-300t 2 灵敏度 2.0±0.005mV/V 3 非线性（含滞后） ±0.03%F.S 4 重复性 ±0.02%F.S 5 蠕变/30min ±0.03%F.S 6 零点输出 ±1%F.S 7 零点温度系数 ±0.03%F.S/10℃ 8 输出温度系数 ±0.03%F.S/10℃ 9 输入阻抗 385±10Ω 10 输出阻抗 350±5Ω 11 绝缘阻抗 ≥5000MΩ 12 补偿温度范围 -10~50℃ 13 适用温度范围 -20~60℃ 14 安全过载 120％F.S 15 材质 合金钢 16 激励电压 10V(DC) 17 接线方式 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负）
型号 | 量程(kN) | 量程(t) | A | B | C | E | SR | M |
TQ-H5 | 10-100 | 1-10 | 89 | 157 | 140 | 44 | 120 | M6 |
200-600 | 20-60 | 145 | 280 | 230 | 90 | 250 | M10 | |
1000 | 100 | 204 | 350 | 300 | 96 | 350 | M20 | |
2000-3000 | 200-300 | 242 | 360 | 310 | 116 | 600 | M24 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
