TQ-N4B/C靜態扭矩傳感器
編號：10154
查看：
發布：2020-07-30
電阻應變式原理，精度高，性能穩定可靠，測量范圍廣；靜態扭矩測量，兩端均為鍵連接，安裝使用方便。適用于靜態、非連續旋轉的扭矩力值的測量與控制。
編號：10154
查看：
發布：2020-07-30
電阻應變式原理，精度高，性能穩定可靠，測量范圍廣；靜態扭矩測量，兩端均為鍵連接，安裝使用方便。適用于靜態、非連續旋轉的扭矩力值的測量與控制。

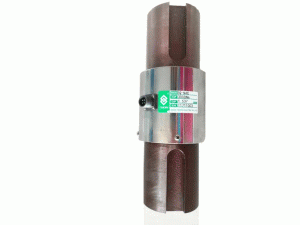

TQ-N4B/C扭矩傳感器
產品特點: 電阻應變式原理，精度高，性能穩定可靠，測量范圍廣；靜態扭矩測量，兩端均為鍵連接，安裝使用方便。
產品用途：適用于靜態、非連續旋轉的扭矩力值的測量與控制。
量程：TQ-N4B:200Nm、300 Nm、500 Nm、1000Nm、2000Nm
TQ-N4C: 2000Nm、3000 Nm、5000 Nm

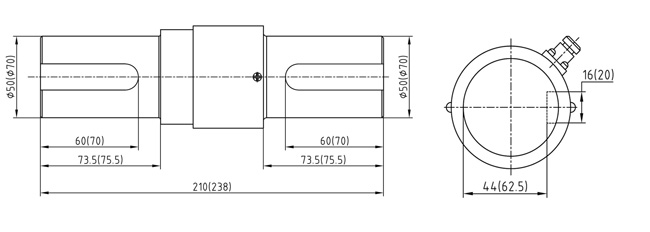

技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 200Nm-3kNm |
2 | 綜合精度 | 0.1/0.3%F.S |
3 | 靈敏度 | 1.0-2.0mV/V |
4 | 蠕變/30分鐘 | ±0.1;0.3%F.S/30min |
5 | 零點輸出 | ±1%F.S |
6 | 零點溫度影響 | ±0.1/0.3%F.S/10℃ |
7 | 輸出溫度影響 | ±0.1/0.3%F.S/10℃ |
8 | 輸入阻抗 | 700±10Ω/350±10Ω |
9 | 輸出阻抗 | 700±5Ω/350±3Ω |
10 | 絕緣阻抗 | >2000MΩ |
11 | 工作溫度 | -10~65℃ |
12 | 安全過載 | 120％F.S |
13 | 激勵電壓 | 10VDC |
14 | 材質 | 合金鋼 |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
